2022年12月21日星期三

2022年12月13日星期二

樹莓派-GPIO接脚

VNC下載

這些接腳的相關特性如下：

電源腳位有 5V (2支)、3.3V (2支)及 GND (8支)。
當輸出腳位時，其電壓分為高電位 3.3V、低電位 0V。
當輸入腳位時，其電壓 < 0.8V 時判斷為低電位、 > 1.3V 時判斷為高電位。
除了GPIO 2、GPIO 3是固定內接上拉電阻，其他腳位可透過程式設定內接上拉或下拉電阻。
單一腳位輸出電流 3mA，電流輸出總和不超過 50mA。

以上為電路特性，比較需要注意的點如下：

輸入腳位可忍受的電位為 3.3V，若會超過就需要用電源轉換模組或是採用電阻分壓方式，避免將樹莓派弄壞。
當程式規劃該腳位為輸出時，不可連接輸入特性的裝置接腳，避免造成樹莓派損毀。例如：樹莓派輸出腳位，接上按鈕開關的訊號腳位。

這邊主要介紹兩種接腳編號，用於後續積木程式使用：

電路板接腳編號(GPIO.BOARD)，即上圖中間位置的編號
BCM GPIO編號(GPIO.BCM)，即上圖兩側延伸出來的名稱，以GPIO開頭為主。

除了設定腳位為輸入或輸出模式外，單一接腳附加功能或多接腳組合技如下列：

PWM (Pulse-Width Modulation)
- 軟體模擬PWM(Software)，適用所有控制腳位。缺點是無法確保輸出的脈寬穩定性。
- 硬體PWM(Hardware)，僅有兩組可用，第一組為GPIO 12、GPIO 18 (此兩接腳輸出一致)，第二組為GPIO 13、GPIO 19。
UART (Universal Asynchronous Receiver-Transmitter) 通用非同步收發傳輸器
- 使用接腳：TX(GPIO 14)、RX(GPIO 15)。
- 於其他裝置連接時，將樹莓派的TX，連結接其他裝置的RX；樹莓派的RX，連接其他裝置的TX，便可以進行UART序列埠資料傳輸。
I2C (Inter-Integrated Circuit)
- 使用接腳：資料線 SDA(GPIO 2)、時脈線 SCL(GPIO 3)。
- 另一組為EEPROM使用接腳。
SPI (Serial Peripheral Interface)
- SPI0使用接腳：MOSI(GPIO 10)、MISO(GPIO 9)、SCLK(GPIO 11)、CE0(GPIO 8)、CE1(GPIO 7)。
- SPI1使用接腳：MOSI(GPIO 20)、MISO(GPIO 19)、SCLK(GPIO 21)、CE0(GPIO 18)、CE1(GPIO 17)、CE2(GPIO 16)。

2022年11月22日星期二

2022年11月9日星期三

1. 顯示原來的網路介面設定 :

pi@raspberrypi:~ $ sudo cat /etc/network/interfaces
# interfaces(5) file used by ifup(8) and ifdown(8)

# Please note that this file is written to be used with dhcpcd
# For static IP, consult /etc/dhcpcd.conf and 'man dhcpcd.conf'

# Include files from /etc/network/interfaces.d:
source-directory /etc/network/interfaces.d

2. 編輯 interfaces 檔 :

預設只有一行 (設定目錄). 然後用 nano 編輯一個 interfaces 檔案如下, 此檔案會存在預設工作目錄 /home/pi 底下 :

pi@raspberrypi:~ $ nano interfaces
pi@raspberrypi:~ $ cat interfaces
source-directory /etc/network/interfaces.d

auto lo
iface lo inet loopback
iface eth0 inet dhcp

allow-hotplug wlan0
auto wlan0
iface wlan0 inet static
address 192.168.2.192
gateway 192.168.2.1
netmask 255.255.255.0
network 192.168.2.1
broadcast 192.168.2.255
wpa-ssid "EDIMAX-tony"
wpa-psk "blablabla"

檔案中第一行就是上面原始 /etc/network/interfaces 檔的內容, 其中 address 就是設定我們想要的區網固定 IP; gateway 與 network 同樣設為 WiFi 基地台的網址即可; 而 netmask 與 broadcast 用 ifconfig 就可查到.

3. 覆蓋預設之 /etc/network/interfaces 檔 :

將此檔案以管理員身分複製到 /etc/network/interfaces 覆蓋原來的檔案 :

pi@raspberrypi:~ $ sudo cp interfaces /etc/network/interfaces

然後用下列指令重啟網路介面或重開機即可 :

4. 重啟網路介面或重開機 :

pi@raspberrypi:~ $ sudo /etc/init.d/networking restart
用 ifconfig 查詢可知樹莓派區網 IP 已改為 192.168.2.192 了 :

pi@raspberrypi:~ $ ifconfig
lo: flags=73<UP,LOOPBACK,RUNNING> mtu 65536
inet 127.0.0.1 netmask 255.0.0.0
inet6 ::1 prefixlen 128 scopeid 0x10<host>
loop txqueuelen 1000 (Local Loopback)
RX packets 11 bytes 602 (602.0 B)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 11 bytes 602 (602.0 B)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0

wlan0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500
inet 192.168.2.192 netmask 255.255.255.0 broadcast 192.168.2.255
inet6 fe80::a57:ff:fe16:880c prefixlen 64 scopeid 0x20<link>
ether 08:57:00:16:88:0c txqueuelen 1000 (Ethernet)
RX packets 63 bytes 11479 (11.2 KiB)
RX errors 0 dropped 54 overruns 0 frame 0
TX packets 80 bytes 14188 (13.8 KiB)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0

這樣做的好處是以後用筆電透過 WiFi 網路連線樹莓派時只要固定連線 192.168.2.192 即可, 畢竟家中連線基地台的終端設備有手機平板等, 大家從 DHCP 獲得的 IP 是動態的, 樹莓派只要重開機所獲得的 IP 每次都不一樣的話就很麻煩.

樹莓派教學影片

樹莓派的安裝 -積木程式的設定

樹莓派到底是什麽？
5個入坑樹莓派前需知道的事！【明富其識】
樹苺派3B+ 安裝作業系統到記憶卡然後開機
[樹莓派3 RaspBerry Pi 3] NOOBS 作業系統安裝
如何安裝樹莓派4 3 2 1系統OS (2款安裝軟件)
樹莓派基礎課程(一) 首次使用的中文桌面環境設定
樹莓派3B+玩盡軟硬件遊戲 Raspberry Pi 3B+【中文字幕】(香港發音)
樹莓派GPIO - 新手入門講解【明富其識】
樹莓派4安裝Windows 10 2021最新教程
【Aiden】用樹莓派打造家庭娛樂中心

樹苺派的固定IP設定及網路設定說明

零基础玩树莓派: ep3 远程桌面
遠端控制樹梅派
raspberry pi 樹莓派VNC Viewer 跟 SSH 遠端連線

安裝Raspberry Pi OS(網站)

Raspberry Pi 安裝軟體

1.SD卡格式化工具

2.SD卡燒錄工具

3.樹莓派OS Image檔

2022年9月18日星期日

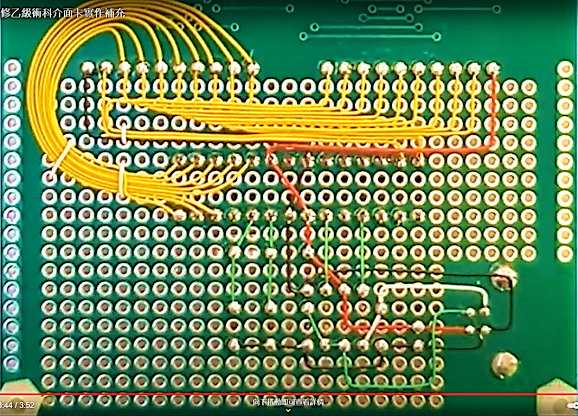

電腦硬體裝修乙級術科

第一站Layout圖

程式碼(USBIO.dll)

第一章課本(台科大圖書提供參考)

第二章課本(台科大圖書提供參考)

反面圖

正面圖

0920電子學實習內容

麵包板的使用

https://www.youtube.com/watch?v=jpzKYxfxrj0

及閘、反及閘真值表與布林代數

https://www.youtube.com/watch?v=QZGJgUVWeqU

2022年9月6日星期二

111-1技藝班資源

基本資料填報

電機電子群簡報

2022年8月17日星期三

電子電子群網路教學資源

DeltaMOOCx(普高/技高首頁)：https://high.deltamoocx.net/
DeltaMOOCx(youtube-電機與電子群科影片)：https://www.youtube.com/channel/UCyDIP-h6xNBAiXITkbvubhA/playlists?view=50&sort=dd&shelf_id=7
Arduino實作範例：http://yehnan.blogspot.com/2012/02/arduino.html
App Inventor中文學習網：https://www.appinventor.tw/
Unity教學範例網：http://www.cg.com.tw/Unity/
Mblock教學網：https://www.makeblock.com/cn
C++教學網：https://www.csie.ntu.edu.tw/~b98902112/cpp_and_algo/cpp/README.html
台師大電子學教學資源：http://ocw.lib.ntnu.edu.tw/course/view.php?id=104
台師大基本電學教學資源：http://ocw.lib.ntnu.edu.tw/course/view.php?id=156
台師大數位邏輯教學資源：http://ocw.lib.ntnu.edu.tw/course/view.php?id=319
台師大程式設計教學資源：http://ocw.lib.ntnu.edu.tw/course/view.php?id=225
台達電DeltaMOOCx：https://high.deltamoocx.net/
陽明交通大學ewant開放式教學資源：https://www.ewant.org/
教育體系單一簽入服務平台(可以登入52個教育資料網站)：https://www.sso.edu.tw/

其他：

閱讀前哨站：https://readingoutpost.com/

2022年7月3日星期日

電腦軟體應用題庫

2022年4月12日星期二

Wordpress安裝

下載連結

1.將下載好的wordpress檔解壓縮至c:\Appserv\www\下面

2.進入瀏覽器鍵入網站網址

127.0.0.1/wordpress/index.php 看到下面畫面

3.按下「開始安裝吧!」進入設定資料庫名稱、資料庫使用者名稱、資料庫密碼、資料庫主機位址、資料表前置詞，如下畫面

請先進入資料庫設定一個使用者名稱及密碼http://127.0.0.1/phpmyadmin/

建立一個wordpress的資料庫

因為我們現在是用單機設定，只要設定「使用者名稱」、「密碼」就可以了，請注意名稱及密碼一定要牢牢的記住，否則會很麻煩的。(也可以用最高管理者root及密碼)

2022年3月22日星期二

1110323實作一

利用PHP自動繪製表格表單實作

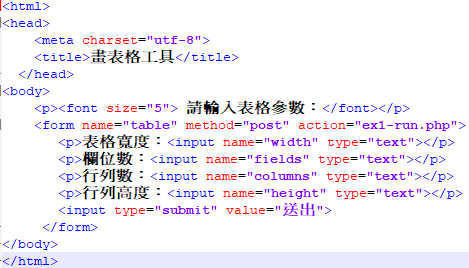

1.檔案1：將程式碼編輯完後存檔ex1.html，放在apache的根目錄中，執行127.0.0.1/ex1.html得到下方畫面(30%)

程式碼如下：

2.接收檔案：將程式碼編輯完後存檔ex1-run.php，放在apache的根目錄中，執行127.0.0.1/ex1.html輸入適當的值後，自動完成繪製表格(40%)

3.加分題：利用上述範例設計一個html檔(abc.html)，提供學生輸入國文、英文、數學成績，在下一個php檔(檔名為abc-run.php)中完成計算總分、平均值。(30%)

1110323實作二

繪製表格工具

1.利用html繪製下面的表格，存檔ex2.html放在apache的根目錄下，執行127.0.0.1/ex2.html得到下面表格(60%)

2.加分題：利用html繪製下方表格，存檔ex2-1.html放在apache的根目錄下(40%)

1110323實作三

數位健康聲明書製作

1.利用表單製作一健康聲明說填報系統，檔名為ex3.html，將程式碼放在apache的根目錄下，執行127.0.0.1/ex3.html得到下面的畫面：

程式碼：

2.輸出接收表單(健康聲明書產生器)：將下面程式碼存在apache的根目錄下，檔名為rec3.php，完成上一個檔案輸入後會產生名下畫面

程式碼：

2022年3月15日星期二

PHP實作一

GET POST有什麼不同??

2022年3月8日星期二

RGB

int r1=3;

int y1=4;

int g1=5;

int r2=6;

int y2=7;

int g2=8;

void setup(){

pinMode(r1,OUTPUT);

pinMode(y1,OUTPUT);

pinMode(g1,OUTPUT);

pinMode(r2,OUTPUT);

pinMode(y2,OUTPUT);

pinMode(g2,OUTPUT);

}

void loop(){

digitalWrite(r1,1);

digitalWrite(y1,0);

digitalWrite(g1,0);

digitalWrite(r2,0);

digitalWrite(y2,0);

digitalWrite(g2,1);

delay(5000);

digitalWrite(g2,0);

delay(1000);

digitalWrite(g2,1);

delay(1000);

digitalWrite(g2,0);

delay(1000);

digitalWrite(g2,1);

delay(1000);

digitalWrite(r1,1);

digitalWrite(y1,0);

digitalWrite(g1,0);

digitalWrite(r2,0);

digitalWrite(y2,1);

digitalWrite(g2,0);

delay(2000);

digitalWrite(r1,0);

digitalWrite(y1,0);

digitalWrite(g1,1);

digitalWrite(r2,1);

digitalWrite(y2,0);

digitalWrite(g2,0);

delay(5000);

digitalWrite(g1,0);

delay(1000);

digitalWrite(g1,1);

delay(1000);

digitalWrite(g1,0);

delay(1000);

digitalWrite(g1,1);

delay(1000);

digitalWrite(r1,0);

digitalWrite(y1,1);

digitalWrite(g1,0);

digitalWrite(r2,1);

digitalWrite(y2,0);

digitalWrite(g2,0);

delay(2000);

}

2022年3月6日星期日

PHP常用語法說明

PHP的語法在HTML是用

<?php
php程式碼-------
?>
的方式進行程式的編撰，一般編輯器都使用文字編輯器

echo

輸出一個或多個字符串
例如：都會在網站上輸出Hello world
echo 'Hello world<br>';
echo "Hello world<br>";
echo ('Hello world<br>');

也可以用變數來取代
例如：
$string='Hello world';
echo $string;

跳脫字元

echo 出單引號與雙引號需要利用跳脫字元「\」將引號跳脫出來，這樣才能 echo 出來
若字串是用單引號包起來，則裡面可以使用雙引號，旦若要使用單引號，則需加上跳脫字元「\」
若字串是用雙引號包起來，則裡面可以使用單引號，旦若要使用雙引號，則需加上跳脫字元「\」
例如：
echo 'echo 出單引號 : ';
echo ' \' ';
echo '<br>';
echo 'echo 出雙引號 : ';
echo " \" ";
雙引號會把變數取代成變數的值，但是單引號不會
例如：
$str = 'abc';
echo "Hello! $str"; // 結果 Hello! abc
echo 'Hello! $str'; // 結果 Hello! $str
單引號的跳脫字元並不會被處理
例如：
echo '\n'; // 結果 \n
echo '\t'; // 結果 \t

print

輸出一個或多個字符串，基本功能同echo

print_r

輸出陣列(Array)
print_r 是 PHP 內建的基本函數，用來一次輸出整個陣列內容
例如：
$fruit = array('apple','banana','orange','melon');
print_r($fruit);
和下面的輸出一致
$fruit = array('apple','banana','orange','melon');
foreach ($fruit as $value) {
echo $value;
}

註解

程式備忘、註解掉不需要的程式碼片段、程式片段說明
PHP 的單行註解是用雙斜線符號「//」或井字號「#」
PHP 的多行註解是開頭使用斜線加星號「/*」，結尾使用星號加斜線「*/」
例如：
echo 'Test comments'; //從這開始是註解說明
echo 'Test comments'; #從這開始是註解說明
echo 'Oh my god'; /* 這行會被echo出來文字「Oh my god」*/

變數的用法

PHP 設定變數的方式很簡單，由錢字號($)開始，後面接著變數名稱，名稱有大小寫之分。「第一個字元」不能是數字。
例如：
$test=123; //設定變數test為數字123
$test=3.14159; //設定變數test為浮點數3.14159
$test=true;     //設定變數test為布林值
$test="hello world"; //設定變數test為字串 hello world
$test='<a href="xxx.php">連結</a>';   //設定變數test為HTML的超連結內容
$test="<a href=\"xxx.php\">連結</a>"; //設定變數test為HTML的超連結內容，裡面若使用相同的引號需加跳脫字元
$a='click this '.$test;    //設定a變數的結果為字串加上$test變數的內容

比較運算子與邏輯運算子

運算子	範例	說明
==	$a==$b	a等於b
===	$a===$b	a等於b，且資料形態相同
!= <>	$a!=$b $a<>$b	a不等於b，範例2種皆可使用
!==	$a!==$b	a不等於b或資料形態不同
>	$a>$b	a大於b
>=	$a>=$b	a大於等於b
<	$a<$b	a小於b
<=	$a<=$b	a小於等於b

運算子

範例

說明

&&
and

$a==$b && $a==$c
$a==$b and $a==$c

a等於b 且 a等於c

||
or

$a==$b || $a==$c
$a==$b or $a==$c

a等於b 或 a等於c

!

!$a

a不為true

xor

$a xor b

a和b 只有一個為true

運算子	範例	說明
&& and	$a==$b && $a==$c $a==$b and $a==$c	a等於b 且 a等於c
\|\| or	$a==$b \|\| $a==$c $a==$b or $a==$c	a等於b 或 a等於c
!	!$a	a不為true
xor	$a xor b	a和b 只有一個為true

陣列的用法

PHP 設定陣列的方式很簡單，設定一個變數為陣列(array)即可使用。
若沒有指定索引的陣列則索引值會依序從0開始
例如：宣告變數$test為陣列，裡面輸入了a、b、c三個字串
$test=array('a','b','c');
//或是先將變數宣告成陣列再放入值
$test=array();
$test[]='a';
$test[]='b';
$test[]='c';
//或是依序指定索引值放入
$test=array();
$test[0]='a';
$test[1]='b';
$test[2]='c';
//將陣列內容印出
echo $test[0]; //印出a
echo $test[1]; //印出b
echo $test[2]; //印出c
可以自訂索引來取得對應的值比較方便
例如：宣告變數$fruit為陣列，裡面輸入了三種水果的中文和翻譯
$fruit=array(
'蘋果'=>'apple',
'香蕉'=>'banana',
'紅莓'=>'cranberry'
);
//或是先將變數宣告成陣列再放入值
$fruit=array();
$fruit['蘋果']='apple';
$fruit['香蕉']='banana';
$fruit['紅莓']='cranberry';
//將陣列內容印出
echo $fruit['蘋果']; //印出apple
echo $fruit['香蕉']; //印出banana
echo $fruit['紅莓']; //印出cranberry
//依序印出全部的索引和值
foreach ($data as $key=>$value){
echo $key.'='.$value; //印出蘋果=apple…依此類推
}

If…else邏輯判斷式

例如：以下輸入結果為a為真
$a=true;
if ($a){echo 'a為真';}
if (!$a){echo 'a為假';}else{echo 'a為真';}

例如：下面的例子會輸出a+b大於等於3
$a=1;$b=2;
if ($a+$b>=3){echo 'a+b大於等於3';}
if ($a+$b<3){echo 'a+b小於3';}else{echo 'a+b大於等於3';}

多條件判斷可以加上elseif
例如：下面的例子可以輸出c大於2
$a=1;$b=2;$c=3;
if ($a>1){echo 'a大於1';}
elseif ($b>2){echo 'b大於2';}
elseif ($c>2){echo 'c大於2';}
else{ echo '條件皆不成立';}

switch…case 條件選擇

用法類似C++，記得每一個敍述都要有break; 執行完後該段敍述才會跳出
例如：
switch ($i) {
    case "apple":
        echo "i is apple";
        break;
    case "bar":
        echo "i is bar";
        break;
    case "cake":
        echo "i is cake";
        break;
    default:
        echo "unknown";
        break;
}

for迴圈

例如：印出01234
for ( $i=0 ; $i<5 ; $i++ ) {
　echo $i;
}
若中途需要跳出可以用break;
例如：
for ( $i=5 ; $i>0 ; $i-- ) {
　 echo $i;
if ($i==3){ break; }
}
//執行完的結果會印出543
可以利用count來取得陣列大小內容
例如：
$arr=array('a','b','c','d');
for ( $i=0 ; $i<count($arr) ; $i++ ) {
　echo $arr[$i];
}
//執行完結果會印出abcd

foreach迴圈

用來索引陣列資料結構
例如：兩者的差別在於 $key 的變數會是索引值(由0開始的數字)，若無抓取的需求，則使用第一種即可
$arr = array("one", "two", "three");
foreach ($arr as $value){echo $value;}
foreach ($arr as $key => $value){echo $value;}
例如：自定義索引值
$arr = array("A"=>"one", "B"=>"two", "C"=>"three");
foreach ($arr as $key => $value){
if ($key=="A" || $key=="B"){echo $value;}
}
//此範例只會印出 one 與 two

while迴圈

設定條件，不明確迴圈次數時使用
例如：印出1-10的數字
$i = 1;
while ($i <= 10) {
    echo $i;
    $i++;
}
另外也可也用後測式，前面加上do
例如：以下範例會印出1~5的數字
$i = 1;
do {
    echo $i;
    $i++;
} while ($i <= 5);

訂閱：文章 (Atom)

2022年12月21日 星期三

2022年12月13日 星期二

2022年11月22日 星期二

2022年11月9日 星期三

2022年9月18日 星期日

及閘、反及閘真值表與布林代數

2022年9月6日 星期二

2022年8月17日 星期三

2022年7月3日 星期日

2022年4月25日 星期一

2022年4月12日 星期二

2022年3月22日 星期二

2022年3月15日 星期二

2022年3月8日 星期二

2022年3月6日 星期日

PHP的語法在HTML是用

echo

跳脫字元

print

print_r

註解

變數的用法

比較運算子與邏輯運算子

運算子 範例 說明 && and $a==$b && $a==$c $a==$b and $a==$c a等於b 且 a等於c || or $a==$b || $a==$c $a==$b or $a==$c a等於b 或 a等於c ! !$a a不為true xor $a xor b a和b 只有一個為true

If…else邏輯判斷式

switch…case 條件選擇

for迴圈

foreach迴圈

while迴圈

2022年12月21日星期三

2022年12月13日星期二

2022年11月22日星期二

2022年11月9日星期三

2022年9月18日星期日

2022年9月6日星期二

2022年8月17日星期三

2022年7月3日星期日

2022年4月25日星期一

2022年4月12日星期二

2022年3月22日星期二

2022年3月15日星期二

2022年3月8日星期二

2022年3月6日星期日

運算子

範例

說明

&&
and

$a==$b && $a==$c
$a==$b and $a==$c

a等於b 且 a等於c

||
or

$a==$b || $a==$c
$a==$b or $a==$c

a等於b 或 a等於c

!

!$a

a不為true

xor

$a xor b

a和b 只有一個為true
